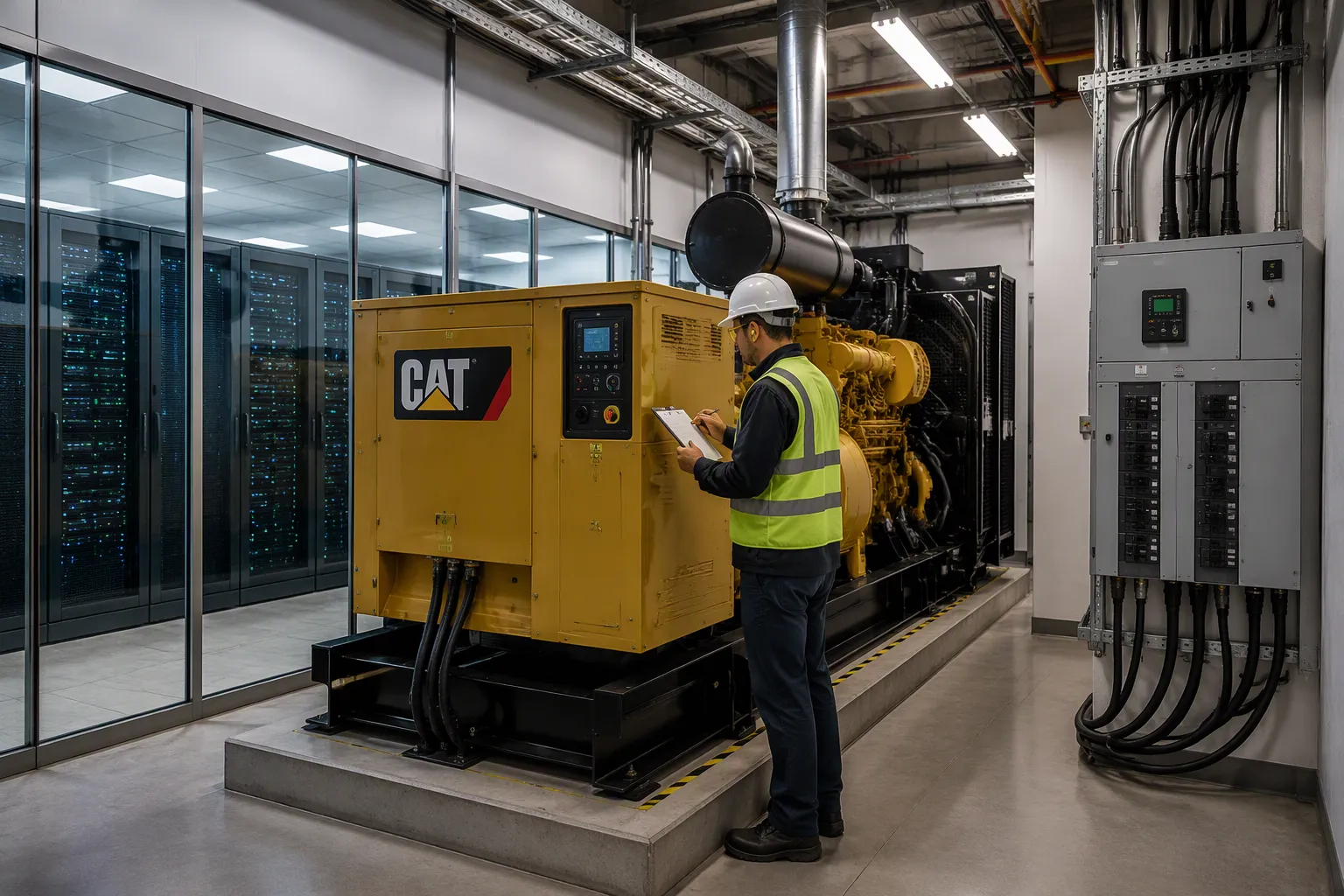

Qual o tamanho ideal de um grupo gerador a diesel para backup de um data center?

Você determina o tamanho correto para um gerador a diesel do centro de dados Calcule sua carga crítica total em kW. Adicione redundância e margem para crescimento. Converta esse valor para kVA com fator de potência de 0,8 em regime de espera, considerando as reduções de potência específicas do local. Subdimensionar esse equipamento causa paradas dispendiosas durante falhas na rede elétrica. Superdimensionar desperdiça capital com capacidade não utilizada e reduz a eficiência. As etapas a seguir fornecem um caminho direto para o cálculo. Você transforma os dados elétricos brutos de sua instalação em uma potência nominal final para o grupo gerador.

Principais conclusões

• Calcule a carga crítica total do seu data center em quilowatts. Use valores medidos, não as especificações da placa de identificação. Isso evita superdimensionamento e desperdício de capital.

• Adicione redundância; adicione margem de crescimento. Converta quilowatts em kVA dividindo por 0,8. Aplique reduções de potência para altitude, temperatura e tempo de funcionamento do combustível.

• Escolha geradores de potência nominal para backup de data centers. Verifique o dimensionamento com testes de banco de carga. Isso garante disponibilidade confiável durante interrupções.

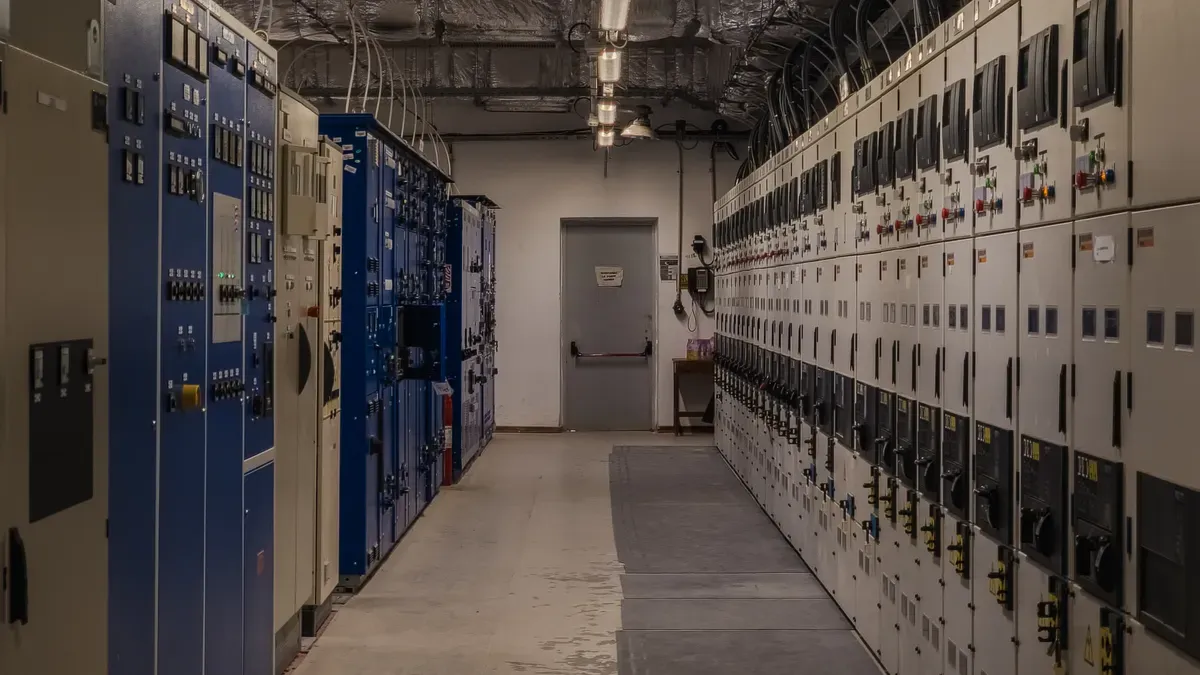

Calculando a Carga Crítica Total para o Seu Data Center

Não é possível dimensionar um gerador a diesel para um data center por estimativa. É necessário um número preciso em quilowatts. Esse número representa tudo o que o gerador precisa alimentar quando a rede elétrica falha. O processo de cálculo segue uma sequência lógica. Identifica-se cada carga, escolhe-se a fonte de dados correta, separa-se o que é mais importante e adiciona-se uma margem de segurança. Cada etapa se baseia na anterior.

Liste as cargas de TI, refrigeração e auxiliares.

Comece com seus equipamentos de TI. Conte todos os racks em suas instalações. Multiplique essa quantidade de racks pela potência nominal de cada um. Uma instalação com 100 racks a 5 kW cada gera 500 kW de carga pura de TI. Esse valor representa os servidores, o armazenamento e os equipamentos de rede que mantêm sua empresa funcionando.

Os sistemas de refrigeração consomem uma quantidade substancial de energia em qualquer data center. Chillers, unidades de tratamento de ar para salas de servidores (CRAHs) e bombas consomem eletricidade. Essas cargas frequentemente igualam ou excedem a própria carga de TI. Você deve incluir todos os componentes de refrigeração em seu cálculo.

As cargas auxiliares completam o quadro. Estas incluem perdas do sistema de alimentação ininterrupta (UPS), iluminação, sistemas de supressão de incêndio, sistemas de segurança e controles de gerenciamento predial. A norma NFPA 110 define as cargas legalmente exigidas que um gerador deve suportar. Iluminação de emergência e alarmes de incêndio se enquadram nessa categoria. As cargas de emergência são calculadas separadamente das cargas operacionais normais. Essa separação otimiza o dimensionamento do gerador e garante a conformidade com as normas.

A carga total das suas instalações difere da sua carga de TI. Você deve definir ambos os valores claramente. Os motores de carga crítica operam separadamente dos motores de carga não crítica. Os sistemas de refrigeração, iluminação e segurança podem funcionar em circuitos de geradores diferentes, dependendo do seu projeto.

Utilizar dados da placa de identificação em vez de valores medidos

Os dados da placa de identificação indicam a corrente máxima que um dispositivo pode consumir. Essa classificação pressupõe a configuração completa com todos os opcionais instalados e assume 100% de utilização na tensão operacional mais baixa. As condições reais raramente correspondem a essas premissas.

Os valores nominais frequentemente são de 40% a 60% maiores do que o real. Mesmo antes de arredondamentos e efeitos de configuração, podem ser pelo menos 33% maiores do que o consumo real. Os fabricantes baseiam a amperagem nominal na tensão máxima, como por exemplo, sistemas UPS de 90 V que fornecem 120 V ou 208 V. Essa diferença de tensão por si só gera uma superestimação significativa.

Multiplicar a tensão nominal pela amperagem e somar os valores em todos os equipamentos superestima a carga. Esse erro leva a sistemas UPS e equipamentos de refrigeração superdimensionados. Você desperdiça energia, desperdiça dinheiro e obtém uma refrigeração menos eficiente.

Os valores medidos fornecem a base mais confiável para o dimensionamento. Você pode obter medições reais de carga a partir de leituras de UPS, réguas de tomadas com medição por endereço IP ou equipamentos de medição com registro de dados. Essa abordagem fornece os melhores dados de todos. Faça medições ao longo do tempo, em vez de uma única medição instantânea. Leituras instantâneas podem induzi-lo a erros se forem feitas em um horário de pico.

Separar cargas críticas de cargas não críticas

Nem todas as cargas precisam de geradores de reserva. Cargas críticas mantêm seu data center em funcionamento. Cargas não críticas podem esperar até que a energia da concessionária seja restabelecida.

As cargas críticas incluem equipamentos de TI, sistemas de refrigeração que protegem servidores, sistemas de supressão de incêndio, iluminação de emergência e sistemas de segurança. Esses sistemas devem funcionar continuamente durante uma interrupção. Qualquer interrupção acarreta risco de perda de dados ou danos aos equipamentos.

Cargas não críticas incluem escritórios administrativos, salas de descanso, iluminação decorativa e sistemas de climatização não essenciais em áreas de escritório. Você pode excluí-las do cálculo do gerador. Essa exclusão reduz a capacidade necessária e economiza capital.

A topologia de redundância afeta sua estratégia de separação de carga. Você escolhe configurações N+1, 2N ou 2N+1 antes do dimensionamento das unidades. A redundância exige múltiplas unidades independentes. Nenhuma falha individual deve se propagar por todo o sistema. Um campus de hiperescala configurado com redundância e com alta carga de TI pode facilmente exigir dezenas de grupos geradores de grande porte, considerando os sistemas de refrigeração e os motores auxiliares de carga crítica.

A topologia de redundância (N+1, 2N, 2N+1) requer múltiplas unidades independentes para que qualquer falha individual não se propague em cascata. Um campus de hiperescala configurado com redundância e com alta carga de TI pode facilmente exigir dezenas de grupos geradores de grande porte, considerando-se os sistemas de refrigeração e os motores auxiliares de carga crítica.

Aplique a regra de carregamento de 80% para margens de segurança.

Os geradores têm melhor desempenho quando a carga utilizada está abaixo da sua capacidade máxima. A regra dos 80% de carga mantém o gerador dentro dos limites operacionais seguros. Essa regra significa que você deve dimensionar o gerador de forma que a carga não ultrapasse 80% da sua capacidade.

As margens de segurança variam conforme o tipo de instalação. Aplicações residenciais necessitam de 15% a 20% além da carga crítica. Instalações comerciais ou expansíveis necessitam de 25% a 30%. Instalações críticas onde a perda de energia é inaceitável, como data centers, necessitam de 30% a 40% além da carga crítica. Geradores de potência nominal em uso rotineiro requerem margens ainda maiores.

Aplique um fator de crescimento de 10% a 20% à sua carga de TI. Uma carga de TI de 500 kW com um fator de crescimento de 1,2 torna-se uma carga projetada de 600 kW. Adicione as cargas de infraestrutura para perdas em sistemas de alimentação ininterrupta (UPS), equipamentos de refrigeração, iluminação e sistemas de combate a incêndio. Em seguida, adicione sua margem de segurança de 15% ou mais.

A tabela a seguir mostra a relação entre a carga de TI pura, o PUE da instalação e as classificações recomendadas do gerador.

Seu cálculo segue um caminho claro. Determine a carga de TI pura multiplicando o número de racks pela potência nominal (kW) por rack. Multiplique a carga de TI pelo fator de Eficiência de Uso de Energia (PUE) da sua instalação. Esta etapa fornece a carga crítica da instalação. Adicione uma margem de redução de 20% a 25% para compensar os efeitos da temperatura ambiente e da altitude. O resultado é a capacidade necessária do gerador.

Para clusters de IA, utilize uma premissa de concorrência mais rigorosa do que para computação empresarial de uso geral. O agendamento de tarefas é mais sincronizado em cargas de trabalho de IA. As variações de energia em nível de rack são mais acentuadas. Salas de IA com refrigeração líquida normalmente atingem um PUE entre 1,15 e 1,30, dependendo do clima, do projeto de dissipação de calor e do nível de redundância.

Selecione equipamentos geradores classificados para operação contínua em data center (DCC) de acordo com a norma ISO 8528-1. Instalações Tier III e Tier IV do Uptime Institute exigem essa classificação em vez de Energia de Reserva de Emergência (ESP). Essa distinção é importante para a conformidade e a confiabilidade.

As normas de referência para este cálculo incluem ASHRAE TC 9.9, Uptime Institute Tier Standards, NFPA 75, NFPA 76, NFPA 2001, IEEE, IEC e ANSI/TIA-942. Essas normas orientam sua metodologia e garantem que o gerador a diesel do seu data center atenda aos requisitos do setor.

Aplicando redundância e redução de potência no local ao tamanho do gerador.

O cálculo da sua carga crítica fornece um valor base. Esse valor representa a capacidade mínima necessária para a sua instalação. As operações reais de um data center exigem mais do que o mínimo. É preciso adicionar redundância para tolerância a falhas. É necessário considerar as cargas transitórias que ocorrem durante a inicialização. É preciso converter o valor de potência real na potência aparente nominal publicada pelos fabricantes. É preciso ajustar as condições específicas do seu local. Cada um desses fatores altera o tamanho final do gerador.

Como as configurações N, N+1 e 2N alteram a matemática

A redundância determina quantos geradores você instala. A configuração escolhida multiplica diretamente sua necessidade de capacidade. Três modelos principais dominam o projeto de data centers.

As implicações em termos de capacidade variam significativamente entre esses modelos.

Primeiro, você calcula a capacidade N. Esse valor representa os geradores necessários para suportar toda a sua carga crítica. Uma carga crítica de 2 MW pode exigir quatro geradores de 500 kW operando em paralelo. Essa configuração fornece a capacidade N.

A configuração N+1 adiciona mais um gerador ao barramento paralelo. Agora você tem cinco unidades de 500 kW. Qualquer um dos geradores pode falhar ou ser desligado para manutenção. As quatro unidades restantes ainda suportam a carga total de 2 MW. Essa configuração proporciona tolerância a uma única falha.

A configuração 2N duplica toda a sua central de geradores. Você instala dois conjuntos completamente independentes de quatro geradores cada. Cada conjunto opera em seu próprio barramento. Cada conjunto possui seu próprio sistema de suprimento de combustível e controle. Uma falha completa de um conjunto não afeta o outro. Essa configuração oferece a mais alta disponibilidade para operações de missão crítica.

A sua escolha de redundância afeta drasticamente a capacidade instalada total. Uma carga de 2 MW requer 2 MW de capacidade N. A mesma carga requer 2,5 MW de capacidade N+1. Um projeto 2N requer 4 MW de capacidade instalada. Você deve ponderar o custo de geradores adicionais em relação aos requisitos de disponibilidade da sua instalação.

Levar em consideração o carregamento do UPS e as cargas por etapas.

Seu sistema de alimentação ininterrupta (UPS) cria duas categorias de carga adicionais. Você deve incluir ambas no cálculo de dimensionamento do gerador.

O carregamento do UPS representa a primeira categoria. Quando a energia da rede elétrica falha, as baterias do seu UPS descarregam para suportar a carga. O gerador entra em funcionamento e assume a carga. O UPS então começa a recarregar suas baterias. Esse processo de carregamento consome uma quantidade significativa de energia do gerador. A carga de carregamento se soma à sua carga crítica em regime permanente.

As perdas de conversão do UPS representam a segunda categoria. Todo sistema UPS perde alguma energia durante a conversão de CA para CC e de CC para CA. Essas perdas normalmente variam de 3% a 5% da potência nominal do UPS. Você deve adicionar essas perdas ao cálculo da carga total.

As orientações disponíveis consideram as perdas de carregamento e conversão do UPS como entradas obrigatórias para o planejamento de carga e dimensionamento de geradores em um data center. Não existe um valor numérico ou fórmula específica para a capacidade adicional do gerador. Você deve estimar a capacidade extra projeto a projeto. Modele a demanda de carregamento do UPS e as cargas de etapas sincronizadas juntamente com todas as outras cargas da instalação.

As cargas em degrau criam a condição transitória mais desafiadora. Uma carga em degrau ocorre quando um grande bloco de equipamentos é ligado simultaneamente. Os chillers do seu sistema de refrigeração representam uma fonte comum de cargas em degrau. Quando a energia retorna após uma queda, todos os chillers podem tentar ligar ao mesmo tempo. Essa inicialização simultânea cria um pico de corrente que pode ser várias vezes maior que a corrente de operação em regime permanente.

Seu gerador deve suportar essas condições transitórias sem colapso de tensão ou desvio de frequência. A capacidade do gerador de se recuperar de cargas abruptas depende de sua inércia, sistema de excitação e resposta do regulador de velocidade do motor. Para aplicações em data centers, você deve especificar geradores com características de resposta transitória rápida.

Sistemas UPS de grande porte podem, na verdade, ajudar a gerenciar variações de carga. O UPS atua como um buffer entre o gerador e a carga de TI. O UPS suporta a carga de TI enquanto o gerador se estabiliza. Essa configuração reduz a carga transitória no gerador. É importante coordenar as especificações do UPS e do gerador para otimizar essa interação.

Converter kW para kVA usando fator de potência 0,8

O cálculo da sua carga produz um valor em quilowatts. Fabricantes de geradores As especificações são publicadas em quilovolt-ampères. É necessário converter entre essas duas unidades para selecionar o equipamento correto.

A indústria de grupos geradores padronizou o fator de potência de 0,8 (atrasado). Esse padrão permite que um grupo gerador atinja a maior potência de saída possível com o menor tamanho de motor. A maioria das cargas industriais, incluindo motores, transformadores e reatores de iluminação, são indutivas e operam naturalmente próximas a 0,8 (atrasado). A especificação de 0,8 FP permite que os fabricantes definam a maior potência aparente que o alternador pode suportar, garantindo ao mesmo tempo que o motor tenha potência suficiente para a potência real correspondente.

Os geradores são classificados pela potência aparente, que abrange a demanda ativa e reativa. Os motores são classificados pela potência no eixo de saída, portanto, sua placa de identificação ignora a quantidade de corrente reativa. O gerador deve lidar com toda a corrente, ativa e reativa. Os sistemas de enrolamento, térmico e de excitação definem o limite real. À medida que o fator de potência diminui, o mesmo limite de kVA é consumido com menos trabalho real. Abaixo do fator de potência nominal, geralmente 0,8, a potência de saída em kW é menor, mas o aquecimento e o estresse permanecem os mesmos. É por isso que os geradores são frequentemente classificados com potência reduzida para fatores de potência mais baixos, enquanto os motores não têm essa restrição.

• O fator de potência varia de 0 a 1, e um fator de potência mais alto significa que o kVA é convertido em kW úteis de forma mais eficiente.

• Geradores com fator de potência entre 0,8 e 0,9 são altamente recomendados.

• Para converter kVA em kW: multiplique o kVA pelo fator de potência. Exemplo: 375 kVA × 0,8 = 300 kW.

• Para converter kW em kVA: divida kW pelo fator de potência. Exemplo: 300 kW ÷ 0,8 = 375 kVA.

Você aplica essa conversão à sua carga crítica total. Uma carga crítica de 2 MW dividida por 0,8 resulta em 2.500 kVA. Esse valor representa a potência aparente mínima que o gerador a diesel do seu data center deve fornecer. Em seguida, você aplica os fatores de redundância e as reduções de potência do local a esse valor base.

Ajuste de acordo com altitude, temperatura e autonomia do combustível.

As especificações padrão dos geradores pressupõem condições básicas específicas. Os fabricantes classificam seus equipamentos para uma temperatura ambiente de 25 °C e uma altitude de 100 metros. As condições do seu local raramente correspondem a essas condições básicas. Você deve reduzir a potência nominal do gerador para o seu ambiente operacional real.

Você calcula a produção disponível usando fatores de altitude e temperatura.

Potência disponível = Potência nominal × Fator de altitude × Fator de temperatura

Exemplo: 1.000 kW × 0,92 (altitude) × 0,97 (temperatura) = 892,4 kW de potência disponível.

A tabela a seguir mostra a produção disponível aproximada em várias altitudes.

Normalmente, os fabricantes exigem uma redução da potência acima de 500 a 1.000 pés, dependendo do projeto do motor.

A redução de potência devido à temperatura segue um padrão semelhante.

1. Condição de classificação padrão: 77°F (25°C).

2. Impacto moderado: em torno de 35°C (95°F) — pequena redução de potência.

3. Redução mensurável de potência: acima de 104°F (40°C).

4. Perda substancial de capacidade: aproximando-se de 50°C (122°F).

5. As curvas de desempenho do fabricante devem ser consultadas em vez de se basear em suposições genéricas.

A redução da potência dos geradores é especialmente crítica em data centers, onde a continuidade do fornecimento de energia e os objetivos de disponibilidade não admitem muita margem de erro. Se um gerador não puder suportar toda a carga crítica devido à altitude ou à redução da potência por conta da temperatura, a disponibilidade pode ser comprometida. É fundamental avaliar as condições específicas do local e o crescimento da carga durante o planejamento da energia de reserva.

As considerações regionais afetam sua estratégia de redução de classificação.

Os requisitos de autonomia de combustível adicionam outra dimensão ao seu cálculo de dimensionamento. A norma NFPA 110 define a duração, em horas, que um sistema de alimentação de energia de emergência deve funcionar com potência nominal máxima sem reabastecimento. A Classe 2 exige 2 horas. A Classe 48 exige 48 horas. A Classe X geralmente significa 96 horas.

• A norma NFPA 110 define a duração, em horas, que um EPSS (Sistema de Gerenciamento de Energia Elétrica) deve operar com potência nominal máxima sem reabastecimento; por exemplo, a Classe 2 exige 2 horas, a Classe 48 exige 48 horas e a Classe X geralmente significa 96 horas.

• Os requisitos de combustível da NFPA 110 seguem uma regra de 133%: o local deve armazenar 133% do combustível especificado pela classe aplicável. Por exemplo, um sistema Classe 48 que necessita de 9.000 galões para 48 horas exigiria pelo menos 12.000 galões no local.

A norma NFPA 110 utiliza a Classe para especificar o tempo mínimo de funcionamento que um sistema de armazenamento de energia (EPSS) deve suportar sem reabastecimento, com classes que variam da Classe 0,083 (5 minutos) à Classe X (duração definida pelo usuário). Sua capacidade de armazenamento de combustível deve corresponder ao requisito da classe de tempo de funcionamento. Você também deve verificar se o seu gerador consegue manter a carga máxima durante todo o período de funcionamento exigido.

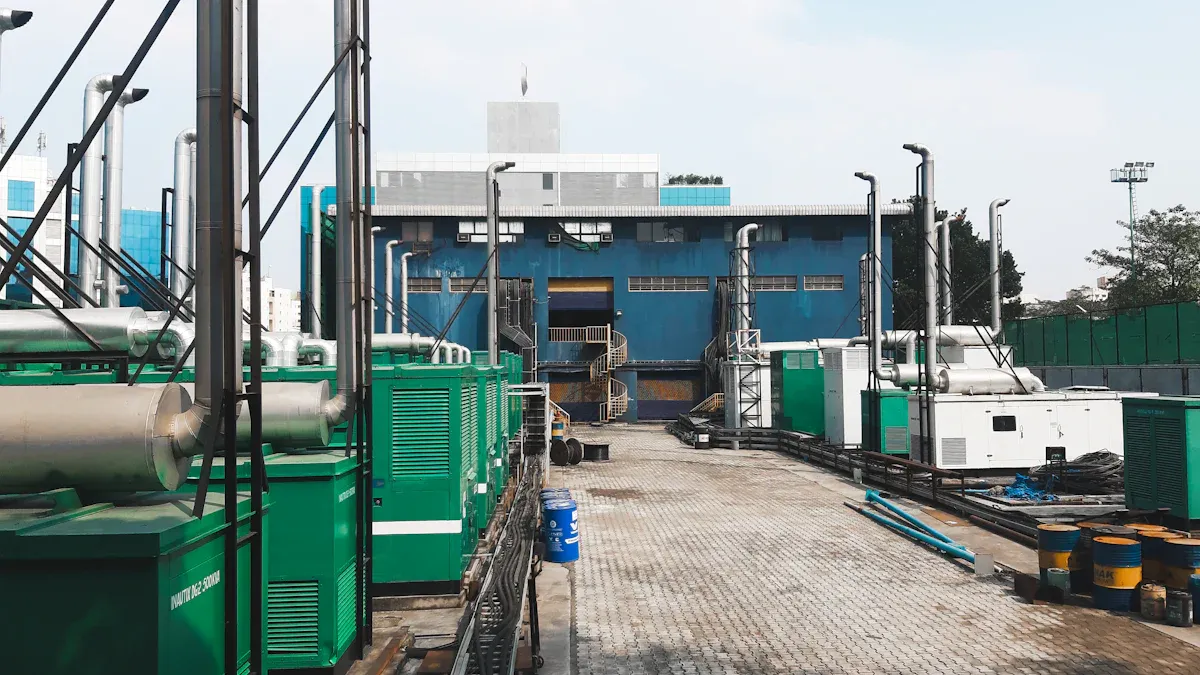

Selecionando e verificando o gerador a diesel do data center

Comparar as classificações de espera e de serviço normal.

Você deve escolher a potência nominal correta para sua aplicação. Potências em modo de espera são adequadas para backup de emergência com um número limitado de horas anuais de operação. Potências em modo contínuo suportam operação ininterrupta com horas ilimitadas e carga variável. Data centers normalmente exigem equipamentos com potência nominal em modo contínuo para garantir confiabilidade em aplicações críticas.

Especificar chaves de transferência e equipamentos de paralelismo

A configuração da sua chave de transferência determina a suavidade da transição de energia durante uma queda de energia. A transição aberta cria uma breve interrupção que o seu UPS precisa suprir. A transição fechada garante zero interrupção perceptível para cargas de TI sensíveis. Você deve especificar chaves de transição fechada para aplicações críticas de data center.

O paralelismo de geradores permite que vários geradores compartilhem a carga. Essa configuração proporciona redundância quando uma unidade falha ou necessita de manutenção. Seu sistema de controle deve impedir a transferência de carga até que todos os geradores em paralelo atinjam tensão e frequência estáveis.

Soluções de geradores LEHUI para backup de missão crítica

LEHUI A LEHUI oferece soluções de energia confiáveis, projetadas para ambientes de data center. Os geradores LEHUI contam com reguladores eletrônicos de velocidade para rápida estabilização de tensão. A linha de produtos LEHUI inclui alternadores de ímã permanente com placas de regulação automática de tensão, que atingem uma variação de tensão inferior a 0,5%. A LEHUI suporta operação em paralelo com sincronização automática e distribuição de carga. Você obtém redes de serviço locais e contratos de manutenção que cobrem filtros, trocas de óleo e testes de carga.

Execute a lista de verificação final.

Antes de se comprometer com a compra de um gerador a diesel para data center, verifique estes parâmetros:

• As classificações de potência correspondem à sua carga calculada, com margem para crescimento.

• Os sistemas de partida incluem baterias redundantes ou motores de arranque duplos.

• As unidades de controle detectam falhas na rede e se integram aos sistemas de gerenciamento predial.

• O armazenamento de combustível é compatível com a sua classe de tempo de execução necessária.

• As certificações dos equipamentos estão em conformidade com as normas ISO 8528 e NFPA 110.

Realize testes de carga em banco de cargas antes da instalação final. Aplique a carga em incrementos de 25%, 50%, 75% e 100%. Monitore a estabilidade da tensão, a resposta de frequência e o desempenho de refrigeração em cada nível.

Agora você tem uma fórmula clara para dimensionamento. Some a potência crítica total em kW, a redundância e a margem de expansão. Converta essa soma para kVA com fator de potência de 0,8. Aplique as reduções de potência para altitude e temperatura do local. Verifique a potência total em kW sob condições N+1. Confirme todos os fatores de redução de potência antes de efetuar a compra. Utilize o software de dimensionamento do fabricante para o seu gerador a diesel para data center. Realize testes de banco de carga antes da instalação final.

Perguntas frequentes

Qual o tamanho do gerador a diesel necessário para um centro de dados de 1 MW?

Você precisa de aproximadamente 1.600 a 1.800 kVA. Esse valor considera um PUE de 1,2 a 1,4, redundância e redundância no local. LEHUI Pode ajudar você a verificar os requisitos exatos.

Como calcular o kVA do gerador a partir do kW para um centro de dados?

Divida a potência crítica total em kW pelo fator de potência de 0,8. Uma carga de 2 MW torna-se 2.500 kVA. Adicione os fatores de redundância e redução de potência após essa conversão.

É possível usar um gerador com capacidade de reserva para backup de dados em um data center?

Não. Os centros de dados exigem classificações de potência máxima ou contínua para garantir confiabilidade em operações críticas. Classificações de potência em modo de espera são adequadas apenas para um número limitado de horas anuais. LEHUI Oferece geradores dimensionados para operação contínua em data centers.
